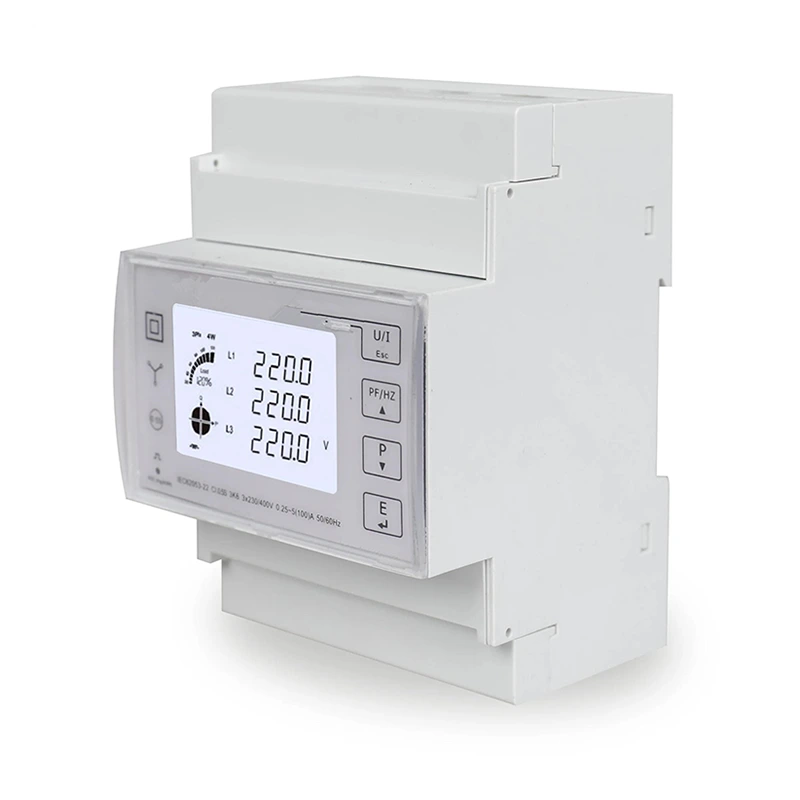

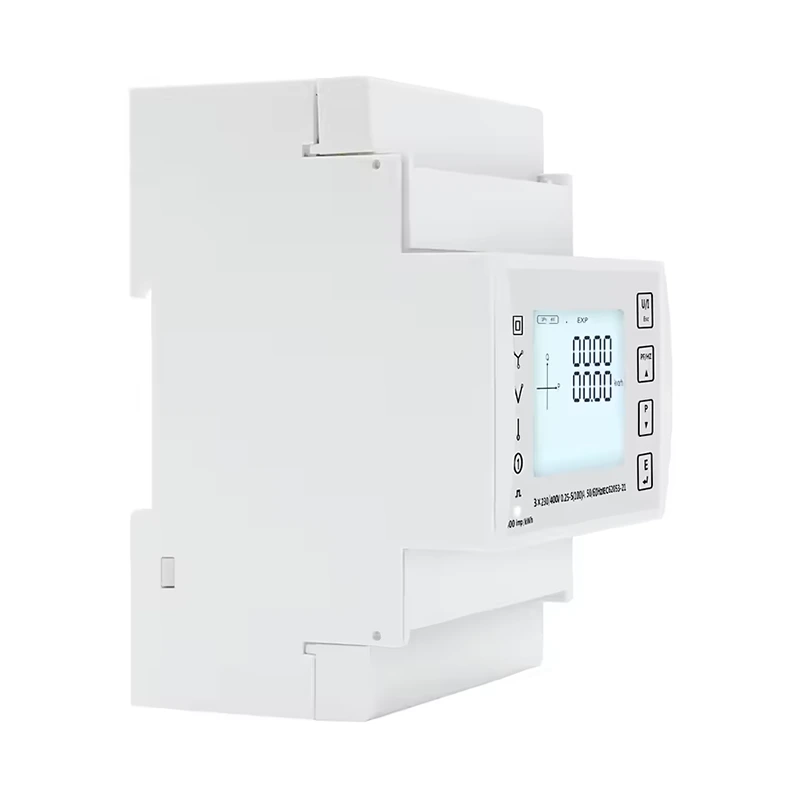

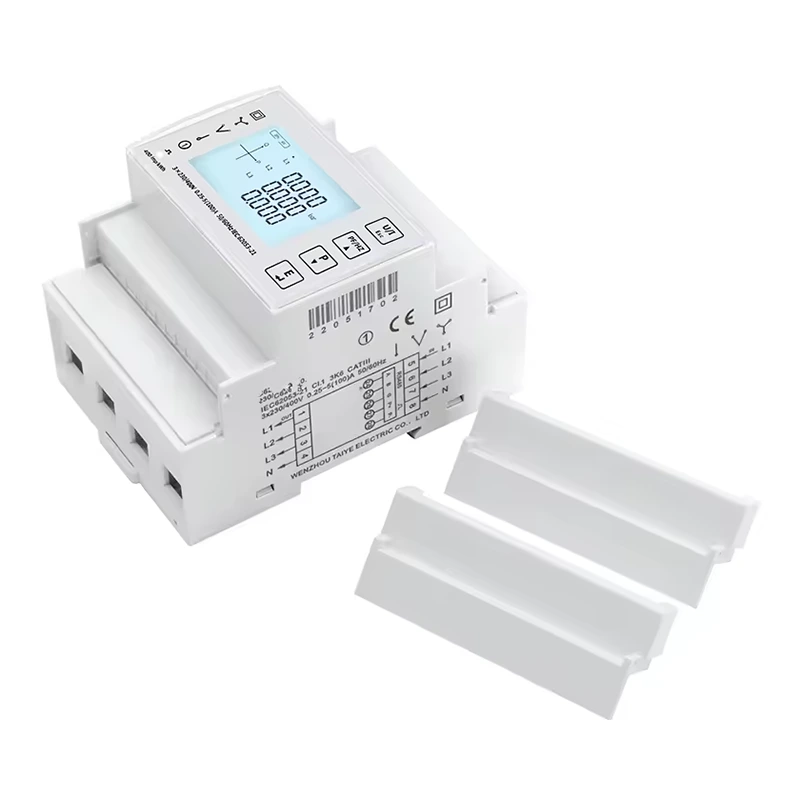

Misuratore digitale su guida DIN trifase RS485

In qualità di produttore professionale di misuratori digitali su guida Din trifase RS485 di alta qualità, puoi essere certo di acquistare un misuratore digitale su guida Din trifase RS485 dalla nostra fabbrica. E ti offriremo il miglior servizio post-vendita e consegne puntuali. Il misuratore digitale su guida DIN trifase RS485 è progettato per misurare l'energia attiva CA trifase a quattro fili come applicazioni residenziali, di servizi pubblici e industriali. È un misuratore di lunga durata con il vantaggio di elevata stabilità, elevata capacità di sovraccarico, bassa perdita di potenza e volume ridotto.

Invia richiesta

Descrizione del prodotto

Wenzhou Changjiu Technology Co., Ltd. è un produttore e fornitore professionale di misuratori digitali su guida DIN trifase RS485 in Cina, noto per il suo servizio di qualità. Aderendo alla ricerca della perfetta qualità dei prodotti, in modo che il nostro misuratore digitale su guida DIN trifase RS485 sia stato soddisfatto da molti clienti. Al fine di garantire la qualità e le esigenze dei clienti, abbiamo collaborato con gruppi elettrici nazionali con una forte forza produttiva. Esamineremo rigorosamente ciascun fornitore e invieremo video ai clienti da guardare.

Caratteristiche del contatore digitale trifase su guida DIN RS485:

1) Corrente massima 100A accesso diretto

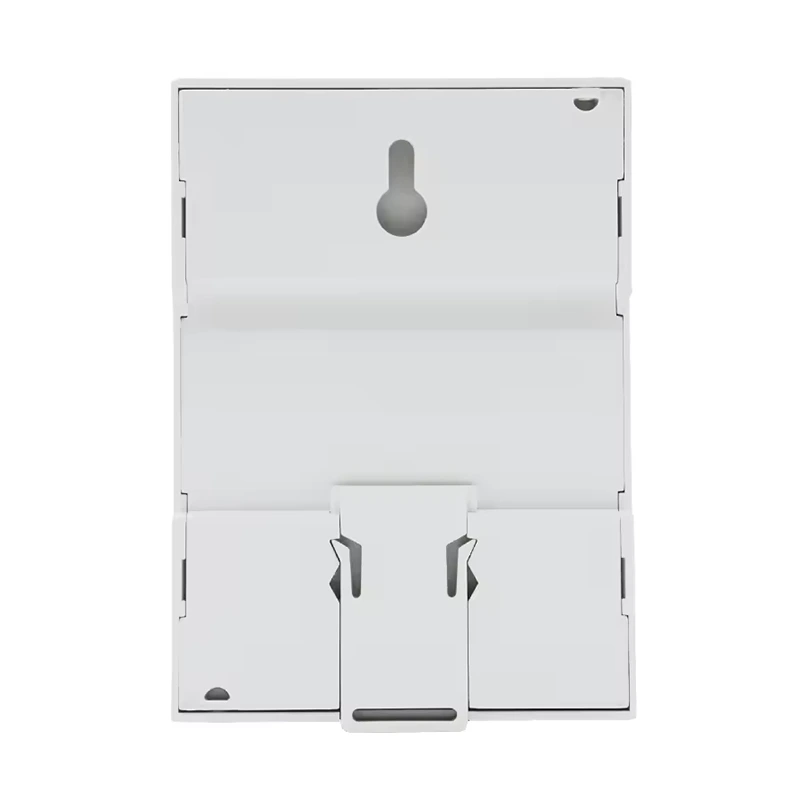

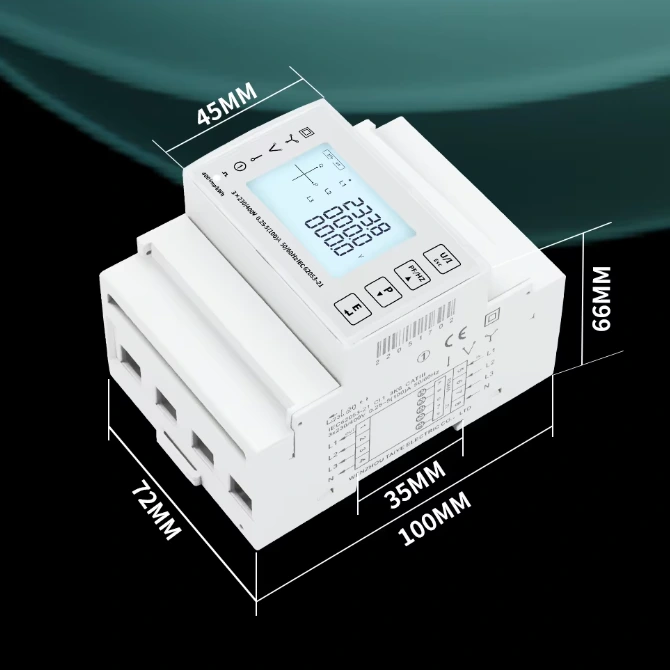

2) Montaggio su guida DIN, larghezza standard 4 moduli.

3) Il design dei pulsanti a sfioramento migliora l'operabilità dei pulsanti e riduce il tasso di guasto dei pulsanti

4) Misurazione dei parametri multifunzione, che fornisce tensione, corrente, potenza attiva, potenza reattiva, potenza apparente, fattore di potenza, angolo di fase, ecc.

5) Fornire i dati analitici del contenuto armonico totale di tensioni e correnti. Fornire una varietà di dati statistici e funzioni di archiviazione locale, come potenza bidirezionale, domanda e altri dati statistici.

6) Fornire statistiche mensili sul consumo di elettricità per gli ultimi 12 mesi e statistiche sul consumo di elettricità giornaliero per gli ultimi 31 giorni

7) supporta la funzione di doppia temporizzazione del tempo di funzionamento dell'avvio del misuratore e del tempo di funzionamento del carico.

8) supporta l'accesso di un segnale di commutazione a 2 tariffe per la contabilizzazione dell'energia a 2 tariffe.

9) Supporta la funzione di comunicazione RS485, velocità di trasmissione fino a 38400 bps, supporta il protocollo Modbus RTU, Mbus (opzionale).

10) Supporta un'interfaccia di uscita a impulsi del fotoaccoppiatore ed è possibile impostare i parametri di uscita.

11) Il tempo di aggiornamento LCD è di 1 secondo, supporta la visualizzazione a scorrimento manuale o automatico (configurabile)

Parametri tecnici

Modello	DAC4300/DAC4301/DAC4302/DAC4300CT/DAC4301CT/DAC4302CT
Caratteristiche Elettriche	Tensione nominale (Un)	3*110/190 V o 230/400 V CA
	Tensione operativa	L-N: da 85 a 275 V CA; L-L: da 85 a 480 V CA
	Capacità di sovraccarico della tensione	2*Un per 1 secondo
	Tasso di corrente (Ib)	5A
	Corrente massima (Imax)	100A
	Corrente operativa	Da 0,1%Ib a Imax
	Capacità di sovraccarico della corrente	30*Imax per 0,01 secondi
	Gamma di frequenza operativa	45 - 65 Hz
	Consumo energetico	<2 W/10 VA
	Costante dell'impulso	400 imp/kWh
	Display	LCD con retroilluminazione
	Lettura massima dell'energia	9999999,9 kWh/kVarh
	Tipo di misura	Trifase a quattro fili, trifase a tre fili, singola fase a due fili
Precisione della misurazione	Tensione, corrente	±0,5%
	Potenza attiva	±1,0% o 0,5%
	Potenza reattiva	±2,0%
	Potenza apparente	±1,0%
	Energia attiva	±1,0% o 0,5%
	Energia reattiva	±2,0%
	Fattore di potenza	±1,0%
	Frequenza	±0,2%
Caratteristiche ambientali	Temperatura operativa	da -25 a +55ºC
	Temperatura di conservazione	da -40 a +80ºC
	Umidità	< 90%, senza condensa
	Grado di inquinamento	2
	Altitudine	Fino a 2000 m
	Vibrazione	Da 10 Hz a 150 Hz, IEC 60068-2-6
	Grado di protezione IP	Progettato per display frontale IP51, corpo del misuratore IP30
Caratteristiche elettromagnetiche	Scarica elettrostatica	±8 kV (scarica a contatto), ± 15 kV (scarica in aria); Livello 4, secondo IEC 61000-4-2
	Immunità ai campi irradiati	10 V/m,80 - 2000 MHz; Livello 3, secondo IEC 61000-4-3
	Immunità ai transitori elettrici veloci	±4kV; Livello 4, secondo IEC 61000-4-4
	Immunità alle sovratensioni	±4kV; Livello 4, secondo IEC 61000-4-5
	Immunità ai disturbi condotti	10 V, 0,15 - 80 MHz; Livello 3, secondo IEC 61000-4-6
	Immunità ai campi magnetici	CEI 61000-4-8
	Immunità ai buchi di tensione	CEI 61000-4-11
	Emissioni irradiate	Classe B, secondo EN55011
	Emissioni condotte	Classe B, secondo EN55011
	Emissioni armoniche	CEI 61000-3-2
Sicurezza	Categoria di sovratensione	CAT III, secondo IEC 61010-1
	Categoria di misurazione	CAT III, secondo IEC 61010-1
	Isolamento	Test di tensione CA: 4 kV per 1 minuto
	Isolamento	Test di tensione a impulso: forma d'onda 6kV - 1,2/50μS
	Classe protettiva	II, secondo IEC61010-1
Comunicazioni	Interfacce standard e protocolli	RS485 a 2 fili, Modbus RTU Opzionale: MBus
	Crea una tariffa	Da 1200 a 38400 bps, il valore predefinito è 9600 bps
	Bit di parità	Nessuno, Pari, Dispari, il valore predefinito è Nessuno
	Fermati un po'	1 o 2, il valore predefinito è 1
	Tempo di risposta	<100 ms
	Modalità di trasmissione	semi-duplex
	Distanza di trasmissione	Fino a 1000 metri
	Massimo. Caricamento autobus	64 pezzi
Uscita a impulsi	Tipo di interfaccia	Optoaccoppiatore a collettore aperto
	Costante dell'impulso	Per impulso pari a 0,001/0,01/0,1/1 kWh/kvarh (configurabile)
	Larghezza dell'impulso	60/100/200 millisecondi (configurabile), il valore predefinito è 100 millisecondi
	Tipo di uscita a impulsi	Importazione/esportazione/energia attiva totale, Importazione/esportazione/energia reattiva totale (configurabile)
	Classe	Classe A, secondo IEC 62053-31
	Tensione in ingresso	Da 5 a 27 VCC
