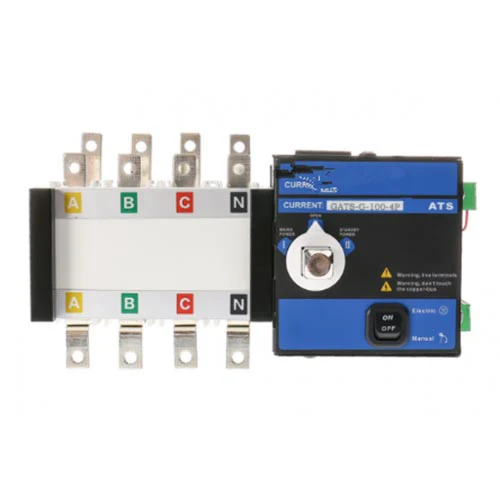

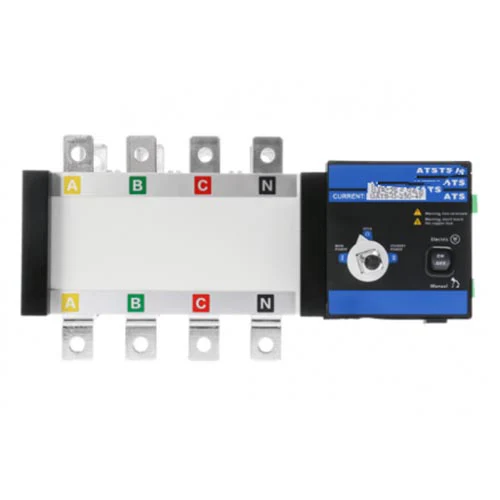

Interruttore di trasferimento automatico di isolamento GATS-G (ATS)

In qualità di produttore professionale di interruttori di trasferimento automatico di isolamento (ATS) GATS-G di alta qualità, puoi essere certo di acquistare un interruttore di trasferimento automatico di isolamento (ATS) GATS-G dalla nostra fabbrica. E ti offriremo il miglior servizio post-vendita e consegne puntuali. Lo schema elettrico primario per vedere l'immagine. L'alimentazione di controllo deriva dall'alimentazione normale, dall'alimentazione di emergenza e dalle fasi N. Alimentazione di controllo linea Ⅰ e Ⅱ AC 220V collegata rispettivamente al terminale 102~103,104~105, 102 e 104 sono rispettivamente la linea di alimentazione normale e quella di emergenza. I terminali 101.106 fungono da lampada di segnalazione per controllare l'alimentazione. Nota: 101 e 106 non possono essere collegati ad altre linee. Quando sopra (sotto) la linea di ingresso, sotto (sopra) i terminali Ⅰ e Ⅱ delle linee A, B, C le fasi saranno collegate con linee di rame o linee che fungono da uscita.

Invia richiesta

Descrizione del prodotto

Wenzhou Changjiu Technology Co., Ltd. è un produttore e fornitore professionale di interruttori di trasferimento automatico di isolamento (ATS) GATS-G in Cina, noto per il suo servizio di qualità. Aderendo alla ricerca della perfetta qualità dei prodotti, in modo che il nostro interruttore di trasferimento automatico di isolamento (ATS) GATS-G sia stato soddisfatto da molti clienti. Al fine di garantire la qualità e le esigenze dei clienti, abbiamo collaborato con gruppi elettrici nazionali con una forte forza produttiva. Esamineremo rigorosamente ciascun fornitore e invieremo video ai clienti da guardare.

1. Lo schema elettrico primario per vedere l'immagine.

2. L'alimentazione di controllo deriva dall'alimentazione normale, dall'alimentazione di emergenza e dalle fasi N.

3. Alimentazione di controllo linea Ⅰ e Ⅱ AC 220V collegata rispettivamente al terminale 102~103,104~105, 102 e 104 sono rispettivamente la linea di alimentazione normale e quella di emergenza.

4. I terminali 101.106 fungono da lampada di segnalazione per controllare l'alimentazione. Nota: 101 e 106 non possono essere collegati ad altre linee.

5. Quando sopra (sotto) la linea di ingresso, sotto (sopra) i terminali Ⅰ e Ⅱ delle linee A, B, C le fasi saranno collegate con linee in rame o linee che fungono da uscita.

CARATTERISTICHE

1. In conformità con GB/T14048.11

2. Tensione operativa nominale (Ue): AC440V

3. Capacità di fabbricazione nominale (A Rms): 10 Ie

4. Potere di interruzione nominale (A Rms): 8 Ie

5. Tensione di alimentazione di controllo nominale: DC24V、48V、110V、AC220V

Classe del telaio		100									250					630					1600				3200
Corrente nominale In(A)		16	20	25	32	40	50	63	80	100	125	160	200	225	250	315	350	400	500	630	800	1000	1250	1600	2000	2500	3200
Tensione di isolamento nominale (Ui)		690 V														800 V
Tensione nominale di resistenza allo shock (Uimp)		8KV
Tensione di funzionamento nominale (Ue)		AC400V
Utilizzando la categoria		AC-33iB
Capacità nominale di connessione in cortocircuito		8KA									17KA					26KA					67,5KA
Corrente nominale di tenuta di breve durata (lcw)		5 kA/30 ms									10 kA/60 ms					12,6 kA/60 ms					32 kA/60 ms
Tempo di trasferimento I-ll o ll-I		2,5 secondi																			1,2 secondi			1,8 secondi			2,4 secondi
Tensione di controllo		DC24V, 48V, 110V, AC220V
Frequenza nominale	Inizio	20 W									325 W					355W					400 W	440W			600 W
	Normale										62 W					74 W					90 W	98w			120 W
Peso (kg) 4 poli		3.4									6		7.6			15.8			16.8		36	36	37	38.6	55	61	6
