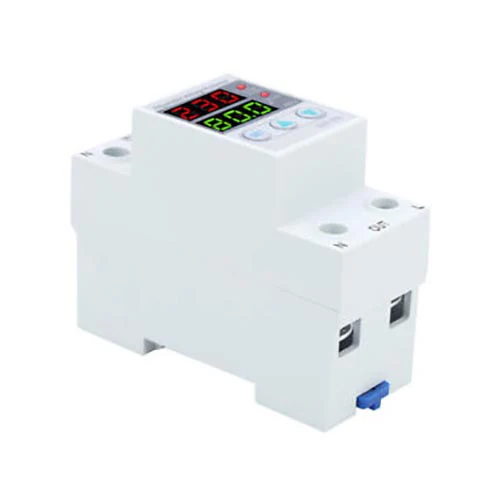

Protettore di tensione 100 A 220 V

Wenzhou Changjiu Technology Co., Ltd. è un produttore e fornitore professionale di protettori di tensione da 100 A 220 V in Cina, noto per il suo servizio di qualità. Aderendo alla ricerca della perfetta qualità dei prodotti, in modo che il nostro protettore di tensione da 100 A 220 V sia stato soddisfatto da molti clienti. Al fine di garantire la qualità e le esigenze dei clienti, abbiamo collaborato con gruppi elettrici nazionali con una forte forza produttiva. Esamineremo rigorosamente ciascun fornitore e invieremo video ai clienti da guardare.

100 Voltage Protector (dispositivi di protezione da sovratensione e dispositivi di protezione da sottotensione) è una nuova generazione di dispositivi di protezione degli elettrodomestici sviluppati dalla nostra azienda in base alla situazione dell'alimentazione elettrica. Il circuito di controllo adotta il micro processore a basso consumo ad alta velocità come nucleo, il relè di mantenimento magnetico come circuito principale e il design standard modulare.

Quando i circuiti di alimentazione presentano sovratensione o sottotensione, i dispositivi di protezione da sovratensione e sottotensione possono essere interrotti in modo rapido e sicuro sotto un impatto continuo ad alta pressione, per evitare tensioni anomale nel terminale causate da incidenti elettrici, quando la tensione ritornati alla normalità, i dispositivi di protezione da sovratensione e sottotensione accenderanno automaticamente il circuito entro il tempo specificato, per garantire che gli apparecchi terminali funzionino normalmente in condizioni non presidiate.

È applicabile alla tensione CA trifase 380 V, frequenza 50 Hz, corrente nominale 100 A e inferiore dell'utente o del carico. Utilizzato principalmente per il cavo di ingresso delle scatole domestiche residenziali o per la protezione delle apparecchiature di distribuzione dell'alimentazione trifase. Il prodotto è semplice da usare, stabile e affidabile. Il protettore di tensione TX45GQ-100 (dispositivi di protezione da sovratensione e dispositivi di protezione da sottotensione) ha una struttura compatta, un bell'aspetto e può essere installato in parallelo con un interruttore automatico miniaturizzato.

Questi dispositivi di protezione da sovratensione e dispositivi di protezione da sottotensione soddisfano i requisiti pertinenti di GB14048.5.

Caratteristica del prodotto

Prevenire il malfunzionamento: la linea è improvvisamente in sovratensione transitoria o transitoria, i dispositivi di protezione da sovratensione e i dispositivi di protezione da sottotensione non producono malfunzionamenti; quando sulla linea si verificano instabilità di tensione o un'improvvisa interruzione di corrente e una chiamata improvvisa a causa di un cattivo contatto e altri malfunzionamenti, i dispositivi di protezione da sovratensione e da sottotensione non collegano le linee;

Azione affidabile: la protezione è caratterizzata da caratteristiche di azione a tempo inverso, tempo di azione ≤ 1 s;

Intervallo di protezione della tensione: 0 ~ 450 V; Quando la tensione di guasto della linea è massima, il protettore stesso non verrà danneggiato;

Maggiore sicurezza, resistenza alla tensione impulsiva: 4kV (conforme agli standard di sicurezza degli apparecchi elettrici di classe Ⅲ);

Indicazione dello stato: i dispositivi di protezione da sovratensione e i dispositivi di protezione da sottotensione hanno un diodo emettitore di luce che indica lo stato di funzionamento, verde per l'indicazione di tensione normale, rosso per l'indicazione di sovratensione o indicazione di sottotensione;

Design modulare, installazione su guida.

Principali parametri tecnici

Disegno dimensionale di contorno

Schema elettrico

Esempi di circuiti applicativi(Per down-in)

I dispositivi di protezione da sovratensione e sottotensione controllano il carico trifase a quattro fili, il consumo energetico non supera la capacità nominale del controller, può essere controllato direttamente, il metodo di cablaggio come mostrato di seguito.

Istruzioni

1. Cablaggio corretto in base all'ingresso (IN) e all'uscita (OUT) contrassegnati sul prodotto (la potenza del carico deve essere inferiore alla potenza nominale del prodotto).

2, Stato di due indicatori LED sul pannello: dopo che il prodotto si è collegato all'alimentazione, l'alimentazione indica la luce verde accesa, la protezione indica la luce rossa accesa, OUT non emette potenza, dopo la protezione ritardata di 1 minuto, la protezione indica la luce rossa spenta, Potenza in uscita OUT normalmente.

3, Quando la tensione è troppo alta o troppo bassa o fase predefinita, il prodotto nello stato di protezione, luce rossa accesa, interrompe automaticamente la fonte di carico; tensione torna alla normalità, ritardo 1 minuto, la protezione indica la luce rossa spenta, il prodotto si collega automaticamente all'alimentazione del carico e ritorna allo stato di uscita normale.

Annunci

1. Quando l'estremità di ingresso del prodotto si collega all'alimentazione per la prima volta, è necessario ritardare di 1 minuto per fornire alimentazione al carico.

2, Cablaggio: N significa la linea zero, L significa la linea di fuoco, non sbagliare.

3, dopo aver collegato il prodotto all'alimentazione, non toccare le parti sotto tensione per evitare scosse elettriche.

4. Per evitare il riscaldamento dei contatti sotto forte corrente, è necessario serrare le viti dei terminali di cablaggio, altrimenti il ​​contatto verrà riscaldato danneggiando il prodotto o causando altri incidenti a causa della resistenza di contatto eccessiva.

Metodo di installazione

Nota: l'alimentazione del circuito principale deve essere scollegata prima dell'installazione o della rimozione
